Objašnjenje termovizijskih kamera

Termovizijske kamere su uređaji koji pretvaraju toplinsku energiju (toplinu) u vidljivo svjetlo kako bi analizirali određeni objekt ili scenu. Dobivena slika poznata je kao termogram i analizira se kroz proces koji se naziva termografija. Termovizijske kamere su sofisticirani uređaji koji obrađuju snimljenu sliku i prikazuju je na ekranu. Ove slike mogu se koristiti za neposrednu dijagnozu ili obraditi pomoću specijaliziranog softvera za daljnju procjenu, točnost i izlaz izvješća. Termovizijske kamere podižu mjerenje temperature na višu razinu; umjesto broja za temperaturu dobivate sliku koja prikazuje temperaturne razlike površine.

Što vide termovizijske kamere?
Vidljiva svjetlost je ono što vidimo oko sebe svaki dan. To je jedini dio elektromagnetskog spektra koji možemo vidjeti. Vidljivo svjetlo zauzima samo malo područje u elektromagnetskom spektru, a infracrveno zračenje (IR) predstavlja veći postotak. Ako želimo vidjeti što se događa u drugim dijelovima spektra, trebamo specijaliziranu opremu.
Svi objekti apsorbiraju, reflektiraju i ponekad prenose energiju na različitim razinama. Različiti materijali odaju toplinu ili hladnu energiju različitim brzinama. To je ta energija koju infracrvena oprema može detektirati i prikazati kao slike.

Primjene i upotreba termovizijske kamere
Izvorno razvijene za vojnu upotrebu tijekom Korejskog rata, termovizijske kamere su migrirale u druga područja i pronašle mnoge namjene. Vatrogasci ih koriste kako bi vidjeli kroz dim, pronašli ljude i lokalizirali žarišta požara. Organi za provođenje zakona koriste tehnologiju za upravljanje aktivnostima nadzora, lociranje i uhićenje osumnjičenih, istraživanje mjesta zločina i provođenje operacija potrage i spašavanja. Tehničari za održavanje vodova lociraju spojeve i dijelove koji se pregrijavaju kako bi uklonili potencijalne kvarove. Tamo gdje toplinska izolacija postane neispravna, građevinski tehničari mogu uočiti curenje topline kako bi poboljšali učinkovitost hlađenja ili grijanja. Fiziološke aktivnosti, poput vrućice, kod ljudi i drugih toplokrvnih životinja također se mogu pratiti pomoću termografskih slika. Oni su također uobičajeni alati koje koriste kućni inspektori.

Značajke termovizijske kamere
Termovizijske kamere mogu se kupiti s minimumom značajki koje samo očitavaju temperaturu fiksnog središnjeg nišana na zaslonu ili s višestrukim značajkama koje korisniku omogućuju odabir više pomičnih nišana i usporedbu između njih kako bi se prikazala visoka, niska i prosječne temperature na zaslonu. Termovizijske kamere imaju višestruke palete boja koje korisnik može odabrati, poput crne/bijele, željezne ili dugine. Paletu za glačanje najčešće koriste kućni inspektori. Crno/bijela paleta pomaže u prepoznavanju detalja na slici, a duga paleta ima najbolju toplinsku osjetljivost za prikaz razlika u temperaturi. U nastavku pogledajte primjere slika nekih paleta boja.

Što tražiti kod termovizijske kamere
Postoji niz komponenti koje pridonose i kvaliteti i cijeni termovizijske kamere. Dva najvažnija čimbenika su razlučivost detektora i toplinska osjetljivost.
Razlučivost detektora opisuje broj piksela. Najčešće rezolucije su 160 x 120, 320 x 240 i 640 x 480 piksela. Detektor 320 x 240 proizvodi sliku sastavljenu od 76,800 piksela. Budući da svaki piksel ima pridruženu temperaturu koja iznosi 76,800 XNUMX podatkovnih točaka temperature. Više rezolucije također daju vidljivo jasnije slike.
Toplinska osjetljivost je najmanja temperaturna razlika koju kamera može otkriti. Osjetljivost od 0.05° znači da kamera može razlikovati dvije površine sa temperaturnom razlikom od samo pet stotinki stupnja.
Još jedan važan čimbenik koji treba uzeti u obzir je raspon temperature termovizijske kamere. Raspon govori koje su minimalne i maksimalne temperature koje fotoaparat može mjeriti (tipično je od -4°F do 2200°F).
Kako biste dobili najbolju toplinsku sliku za analizu, postoje četiri prilagodbe koje se mogu izvršiti na većini kamera: fokus, promjene postavki emisivnosti, promjene postavki temperature refleksije i toplinsko ugađanje. Svaka od ovih prilagodbi mora se uzeti u obzir pri odabiru termovizijske kamere.
Baš kao i kod standardne kamere, leća termovizijske kamere mora biti fokusirana kako bi se poboljšala jasnoća slike. Većina fotoaparata može se fokusirati okretanjem leće. Sofisticiraniji fotoaparati imaju fokus tipkom.
Emisivnost je količina zračenja koju emitira neki objekt u usporedbi s onom savršenog emitera zračenja kada su oba na istoj temperaturi. Podešavanje emisivnosti važno je pri mjerenju temperature ili pri usporedbi temperatura dva različita objekta. Ne dopuštaju sve kamere korisniku unos reflektirajuće temperature.
Postavka reflektirajuće temperature omogućuje korisniku da kompenzira temperaturu okolnih objekata koja se reflektira na objekt. Baš kao i emisivnost, reflektivna temperatura je važna pri mjerenju temperature ili usporedbi temperatura dvaju objekata. Ne dopuštaju sve kamere korisniku unos reflektirajuće temperature.
Toplinsko ugađanje kamere uključuje podešavanje raspona ili temperaturnog raspona koji kamera vidi dok je u ručnom načinu rada. Ručni način rada omogućuje korisniku podešavanje raspona na željeni raspon, a kamera će uvijek prikazati ovaj raspon temperature. Korištenje ručnog načina rada najbolje je kada se koristi za isticanje temperaturnih razlika objekta koji se promatra.

Ograničenja termovizijske kamere
Budući da se toplinska energija može reflektirati od sjajnih površina, termovizijske kamere ne mogu vidjeti kroz staklo. Termovizijske kamere mogu se koristiti za prikupljanje informacija o unutrašnjosti
 zida, ali ne mogu vidjeti kroz zidove. Također je važno znati da se termovizijske kamere ne smiju koristiti kao jedini odlučujući čimbenik o postojanju problema. Za potvrdu problema uvijek treba koristiti druge instrumente.

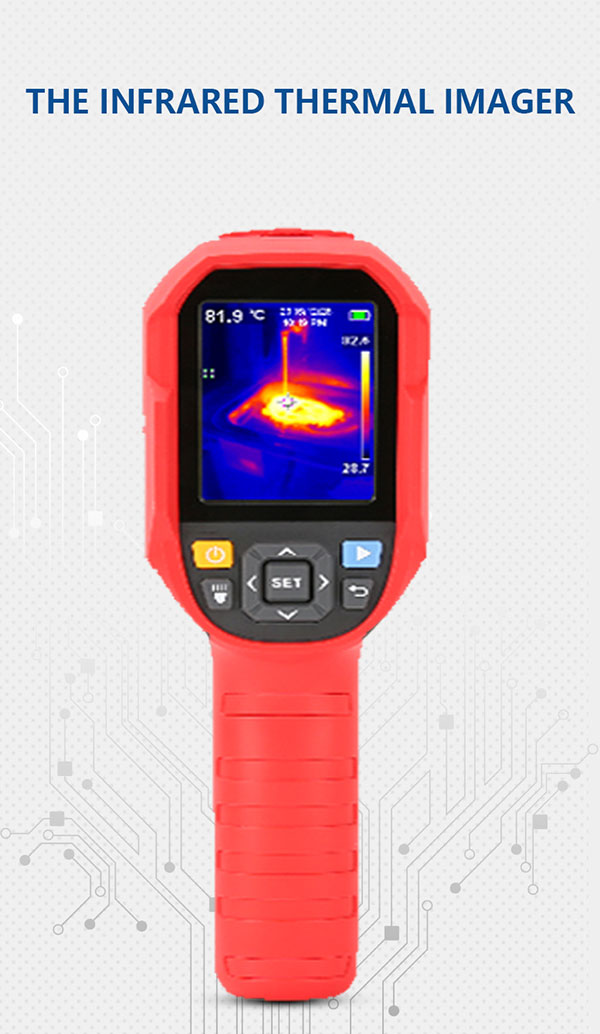

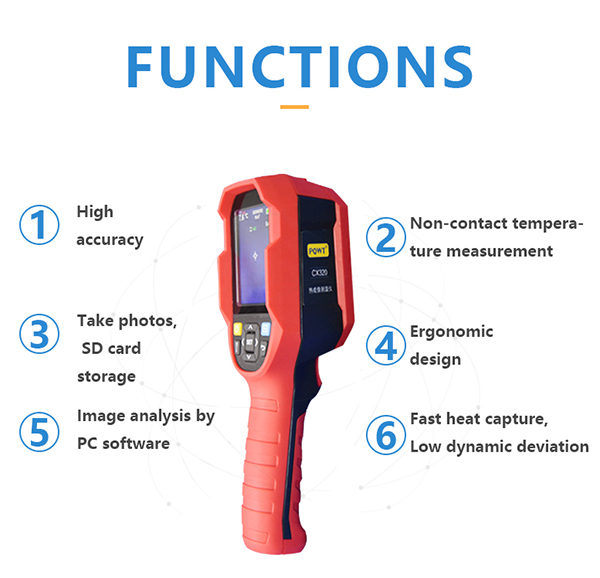

PQWT CX320 termovizijska kamera
